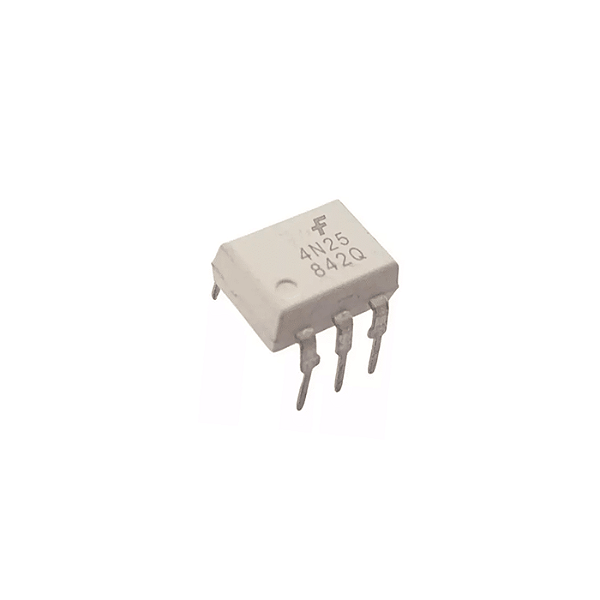

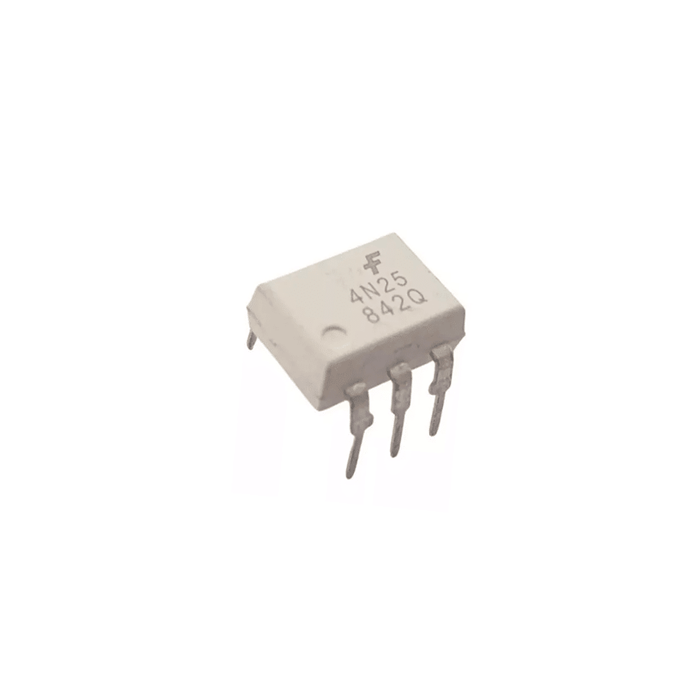

4N25 - CI Foto Acoplador
4N25 - CI Foto Acoplador
4N25 - CI Foto Acoplador - Descrição:
O 4N25 - CI Foto Acoplador é um acoplador óptico, esse componente eletrônico funciona como uma chave que abre e fecha baseado em um sinal luminoso. Ele é capaz de isolar dois circuitos, por isso é vastamente utilizado no isolamento de circuitos sensíveis como microcontroladores, módulos sem fio e circuitos onde estão presentes maiores tensões e correntes como, por exemplo, a rede elétrica.
O 4N25 - CI Foto Acoplador possui uma entrada, onde normalmente é ligado no circuito mais sensível, que controla um led existente dentro do componente, quando passa corrente através do ci, esse led acende,o circuito de saída detecta a luz do led e permite que flua corrente para o circuito de saída.
Dessa forma, o 4N25 - CI Foto Acoplador permite que um circuito ligado em sua entrada controle outro circuito ligado a sua saída. Tem seu funcionamento bem parecido com os relés e transistores, porém, diferentemente desses, é possível haver uma isolação completa dos contatos elétricos, uma vez que todo o controle é feito através de sinais luminosos. Possui encapsulamento DIP de fácil montagem e 6(seis) terminais.
4N25 - CI Foto Acoplador - Pinout:
- Pino 1: Ânodo
- Pino 2: Catôdo
- Pino 3: Não Conectado
- Pino 4: Emissor
- Pino 5: Coletor
- Pino 6: Base
4N25 - CI Foto Acoplador - Especificações:
- Tensão de Operação: 6V;
- Temperatura de Operação: -45°C a 85°C;
Para maiores informações, acesse o datasheet do 4N25 - ci foto acoplador.
4N25 - CI Foto Acoplador - Blog:
- Como Utilizar o Optoacoplador 4N25 com Arduino ?
4N25 - CI Foto Acoplador - Acompanha:
01 - CI Foto Acoplador 4N25
Prazo para Postagem: Até 2(dois) dias após a confirmação de pagamento.
* 4N25 - CI Foto Acoplador é um produto original que acompanha garantia e nota fiscal.
